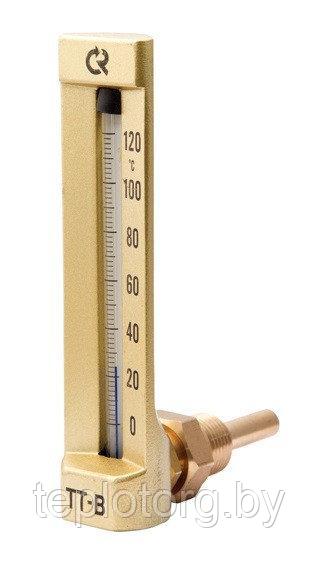

Термометр жидкостный технический виброустойчивый ТТ-В

Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −30 до +600 °С.

Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.

Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.

Область применения: судостроение, водоснабжение, теплоснабжение.

• Диапазоны показаний температур

  −30…+70 °С	0…+50 °С
  0…+100 °С	0…+120 °С
  0…+160 °С	0…+200 °С
  0…+600 °С

• Рабочая температура

  Окружающая среда: −40…+60 °С

• Длина верхней и погружной частей

  Диапазон температур, °С	Верхняя часть, мм	Погружная̆ часть, мм
  −30...+70, 0...+200	110; 150; 200	30*; 40; 50; 64; 100; 150
  		40; 50; 64; 100; 150
  0...+600*	200	100; 150

  * — только прямое присоединение.

• Корпус

  Анодированный алюминий

• Погрешность измерений

  От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)

• Присоединение

  G½ (под заказ другие резьбы)

• Исполнение

  Прямое или угловое
